Hệ thống RO trong xử lý nước nấu bia
Hệ thống RO trong xử lý nước nấu bia là một process rất quan trọng, ảnh hưởng lớn đến chất lượng của sản phẩm nước đầu ra.
Hệ thống điểu khiển xử lý nước cho nhà máy bia Masan-Phú Yên gồm các cụm chính.
· Cụm bơm bể nguồn 500 m3
· Điều khiển hệ thống lọc than
· Điều khiển hệ thống làm mềm
· Điều khiển hệ thống RO
Hệ thống điều khiển gồm các thành phần chính sau :
· Bộ điều khiển trung tâm PLC S7 300 CPU 314-2DP
· Màn hình điều khiển và giám sát HMI MP277 10” Touch
· Mô đun truyền thông Profibus IM153
· Các modun digital IO , Analog IO
· Các cảm biến: Áp suất, lưu lượng, nhiệt độ, mức…
· Các thiết bị chấp hành: Van solenoi, Van khí nén, biến tần, động cơ…
Hệ thống RO
Màng lọc RO hoạt động trên cơ chế chuyển động của các phần tử nước nhờ áp lực nén của máy bơm cao áp tạo ra một dòng chảy mạnh (đây có thể gọi là quá trình phân ly trong chính dòng nước ở môi trường bình thường nhờ áp lực) đẩy các thành phần hóa học, các kim loại, tạp chất có trong nước chuyển động mạnh, văng ra vùng có áp lực thấp hay trôi theo dòng nước ra ngoài theo đường thải (giống như nguyên lý hoạt động của thận người). Trong khí ấy các phân tử nước thì lọt qua các mắt lọc cỡ kích cỡ khoảng 0,001 micromet (tùy vào loại màng) nhờ áp lực dư, với kích cỡ mắt lọc này thì hầu hết các thành phần hóa chất kim loại, các loại vi khuẩn đều không thể lọt qua.

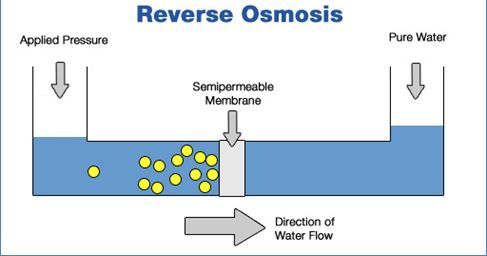

Hình: nguyên lý hoạt động của RO

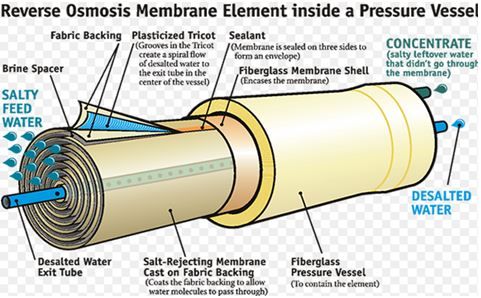

Hình: Cấu tạo màng lọc RO
Kết cấu chính gồm:
· Semipermeablemembrane (Salt-Rejecting Membrane): Màng thẩm thấu loại bỏ các chất hòa tan, hoặc không hòa tan gồm các thành phần:
- * Fabric Backing: Lớp thẩm thấu ngược
* Plasticized Tricot (Màng sợi Platic) các rãnh xoắn trên bề mặt sợ tạo ra một dòng xoáy cho nước đã được lọc đi ra khỏi RO (ở trung tâm của ống RO)
* Brine Spacer: Miếng đệm ngậm nước
* Plasticized Tricot (Màng sợi Platic) các rãnh xoắn trên bề mặt sợ tạo ra một dòng xoáy cho nước đã được lọc đi ra khỏi RO (ở trung tâm của ống RO)
* Brine Spacer: Miếng đệm ngậm nước
· Pressure Vesel: Lớp vỏ chịu áp lực cho hệ RO
· Sealant: Chất bịt kín
· Fiberglass Membrane Shell: Lớp vỏ bằng sợi thủy tinh

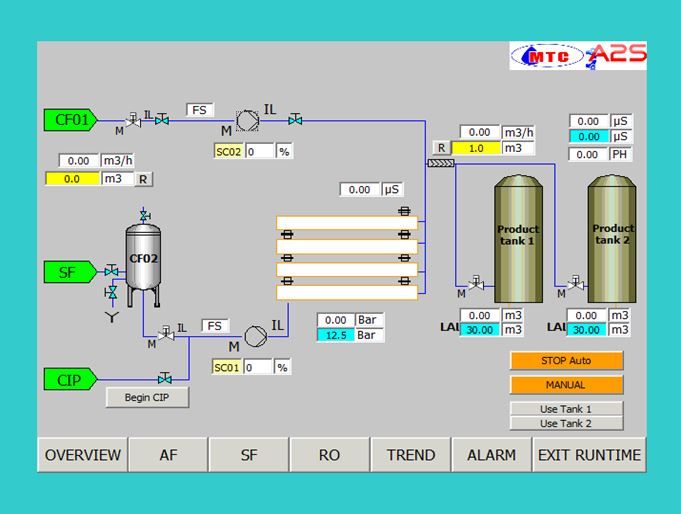

Hình: giao diện chính điều khiển hệ thống RO
Cùng giống như các hệ trước, hệ RO được thiết kế để chạy bởi 2 chế độ: Auto, Manual.
Ở chế độ Auto, hệ RO được chạy tự động theo mức nước trong 2 tank nước nấu bia : tank 1, tank 2. Khi mực nước đạt đến ngưỡng báo cao, hệ thống sẽ tự động dừng đến khi nào mực nước giảm xuống bằng giá trị đặt hệ thống sẽ tự khởi động trở lại, việc giám sát mực nước ở 2 tank này được thực hiện bởi 2 cảm biến báo mức liên tục theo công nghệ thủy tĩnh.
Do đặc thù về cấu tạo và giá thành thiết bị nên hệ thống RO gồm bơm RO và các màng lọc RO phải được bảo vệ tốt. Ở đây, chúng tôi thiết kế các cấp bảo vệ cho RO như sau.
Bảo vệ không dòng chảy
Bảo vệ thấp áp trước RO
Bảo vệ thấp áp trước khi chạy bơm RO (sau RO)
Bảo vệ thấp áp sau khi chạy bơm RO (sau RO)
Bảo vệ cao áp sau bơm RO
Bảo vệ thấp lưu lượng trước bơm RO
Tất cả các điều kiện trên không được xảy ra thì hệ thống RO mới cho phép hoạt động.
Đối với bơm phối trộn, và một số thiết bị khác, chúng tôi cũng thiết kế các bảo vệ khiến hệ thống luôn đảm bảo an toàn dù người vận hành có thao tác nhầm lẫn.
